MV-DP3120-01D 海康IP67防护双目单线3D激光轮廓传感器 高精度三维信息采集，扫描速率可达46.7kHz 双图像传感器设计，消除视野盲区，抑制杂散光 内置高精度3D算法，重复精度可达亚微米级 支持多种曝光模式，动态范围更大 采用图像融合算法技术，点云数据更完整 支持多种滤波模式可选，点云数据更稳定 单轮廓点数3200 轮廓数据间隔19.4μm~31.4μm 轮廓数据、深度图、亮度图、线宽图 软硬件触发 激光波长405nm Z轴分辨率4.23μm~7.47μm 供电24VDC MV-DP3120-01D
MV-DP3120-01D
杭州海康机器人高精度三维信息采集，扫描速率可达46.7kHz，IP67防护，3D激光轮廓传感器，DP3000系列双目单线
MV-DP3120-01D型号3D激光轮廓传感器，采用双图像传感器设计，消除相机视野盲区的同时可有效抑制杂散光。硬件内置高精度 3D 算法、宽动态图像处理算法以及数据融合算法，结合高帧率芯片和激光精的准的时序控制，可实时输出高精度三维点云数据。结构紧凑、集成度高、操作便捷，广泛适用于 3C、电子制造、汽车等行业动态场景下的高精度三维信息采集。
MV-DP3120-01D 杭州海康机器人高精度三维信息采集，扫描速率可达46.7kHz，IP67防护，3D激光轮廓传感器，DP3000系列双目单线 功能特性：
双图像传感器设计，消除视野盲区，抑制杂散光
内置高精度3D算法，重复精度可达亚微米级
采用高帧率图像芯片，扫描速率zui高可达46.7kHz
支持多种曝光模式，动态范围更大
采用图像融合算法技术，点云数据更完整
支持多种滤波模式可选，点云数据更稳定
应用行业
3C 行业、电子制造业、汽车工业等。
订货型号
MV-DP3120-01D

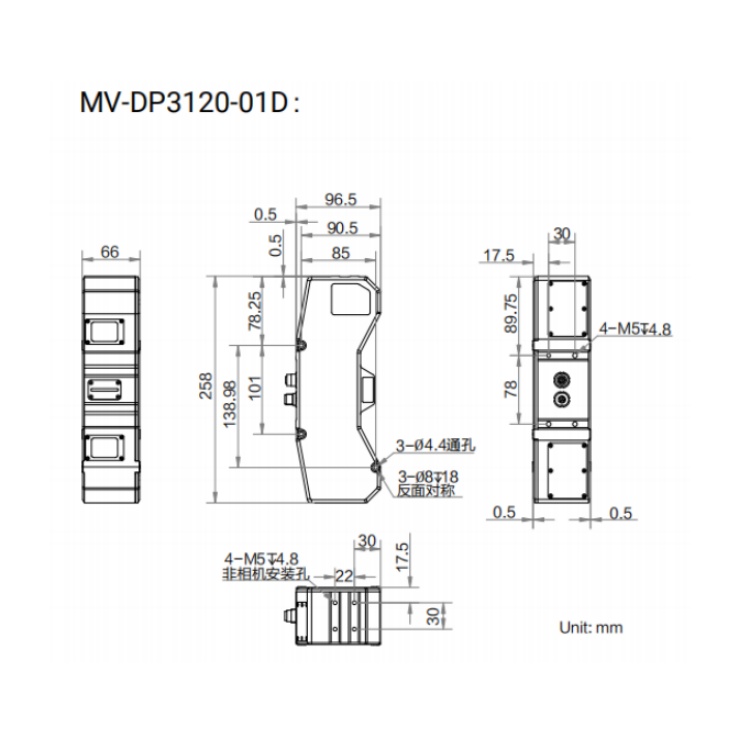

MV-DP3120-01D 杭州海康机器人高精度三维信息采集，扫描速率可达46.7kHz，IP67防护，3D激光轮廓传感器，DP3000系列双目单线 外形尺寸：
MV-DP3120-01D 杭州海康机器人高精度三维信息采集，扫描速率可达46.7kHz，IP67防护，3D激光轮廓传感器，DP3000系列双目单线 测量范围视图：
MV-DP3120-01D 杭州海康机器人高精度三维信息采集，扫描速率可达46.7kHz，IP67防护，3D激光轮廓传感器，DP3000系列双目单线 详细技术参数：
型号 型号 MV-DP3120-01D
名称 3D激光轮廓传感器，DP3000系列双目单线
性能 单轮廓点数 3200
参考距离 125mm
Z轴测量范围 80.0mm
X轴测量范围 61mm@近端;
77.6mm@参考距离;
94.2mm@远端
轮廓数据间隔 19.4μm~31.4μm
扫描帧率 1.3kHz(zui大测量范围下),zui高可达19kHz(ROI模式下)
数据输出类型 轮廓数据、深度图、亮度图、线宽图
触发模式 软触发、硬触发(差分编码器触发)
激光波长 405nm
激光安全等级 Class3R
Z轴分辨率 4.23μm~7.47μm
Z轴重复精度 1.55μm@传感器在光学平台上测试标准量块的数据
Z轴线性度（±% of MR） 0.008
电气特性 数据接口 Gigabit Ethernet(1000Mbit/s),兼容Fast Ethernet(100Mbit/s)
数字I/O 12-pin M12接口提供供电和I/O,3路差分信号输入(Line 0/3/6),1路差分信号输出(Line 1),1路RS-232
供电 24VDC
典型功耗 21W@24VDC
结构 外形尺寸 258mm×96.5mm×66mm
重量 约1532g
IP防护等级 IP67
温度 工作温度0 °C~ 45 °C,储藏温度-30 °C~ 80 °C
湿度 20%~85%RH无凝结
一般规范 软件 3DMVS、VM3D及其它第三方3D软件
操作系统 Windows 7/10 32/64bits、Windows 11 64bits(8G内存,i5处理器)
