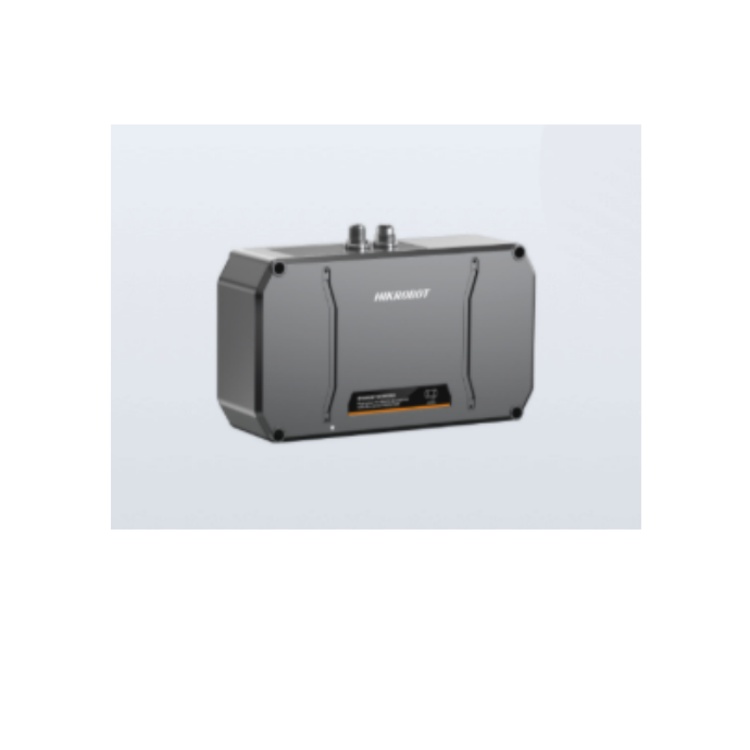

MV-DS5040-02H 海康精度可达亚微米级3D结构光传感器 3D数据采集

　　MV-DS5040-02H 海康精度可达亚微米级3D结构光传感器 3D数据采集 帧率可达9帧 基于移相法结构光编解码技术，通过高速面阵相机采集到的被测物表面的投影编码图像，通过相机硬件内置的3D算法，实时生成被测物表面的3D点云数据，广泛适用于静态、非接触式、高精度、高速3D数据采集场景 分辨率2472×2064 像素间距0.016mm 蓝光LED 光源波长450nm 数据接口Gige Ethernet 供电24VDC IP67防护等级 MV-DS5040-02H

　　MV-DS5040-02H

　　杭州海康机器人3D数据采集，精度可达亚微米级，帧率可达9帧，IP67防护等级，3D结构光传感器

　　3D结构光传感器，基于移相法结构光编解码技术，通过高速面阵相机采集到的被测物表面的投影编码图像，通过相机硬件内置的3D算法，实时生成被测物表面的3D点云数据，广泛适用于静态、非接触式、高精度、高速3D数据采集场景。

　　MV-DS5040-02H 杭州海康机器人3D数据采集，精度可达亚微米级，帧率可达9帧，IP67防护等级，3D结构光传感器 功能特性：

　　相移法结构光编解码技术，精度可达亚微米级

　　硬件多核异步处理架构，zui高帧率可达9帧

　　定制化莎姆光学系统，成像质量更优异

　　支持多种曝光模式，材质鲁棒性更强

　　精的准的信号同步设计，触发响应更精的准

　　一体式集成化设计，系统集成更简单

　　订货型号

　　MV-DS5040-02H

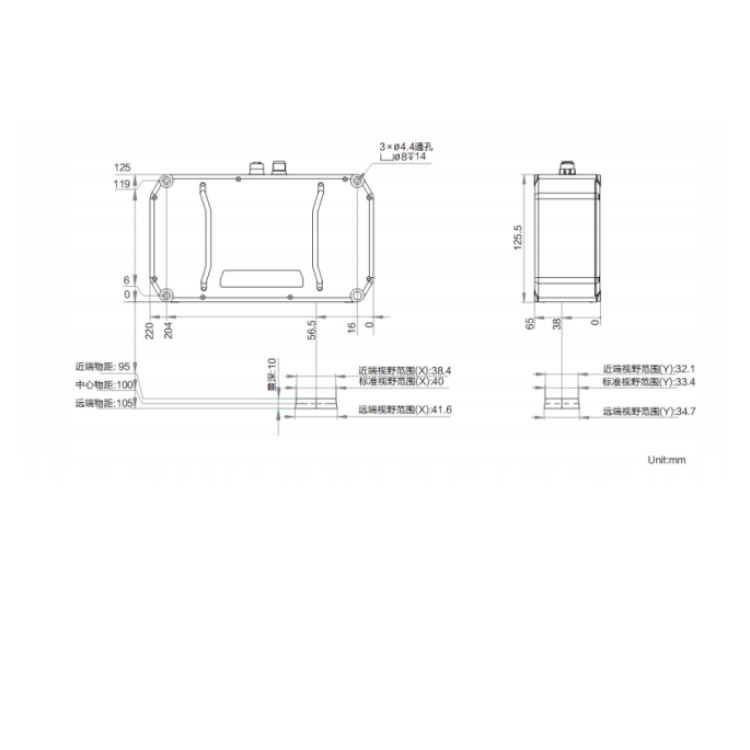

　　MV-DS5040-02H 杭州海康机器人3D数据采集，精度可达亚微米级，帧率可达9帧，IP67防护等级，3D结构光传感器 外形尺寸：

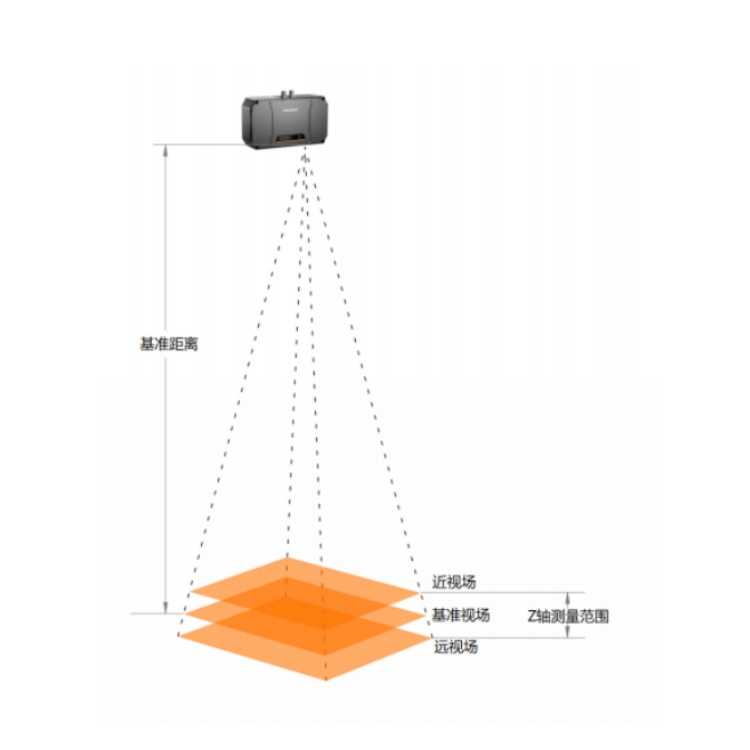

　　MV-DS5040-02H 杭州海康机器人3D数据采集，精度可达亚微米级，帧率可达9帧，IP67防护等级，3D结构光传感器 测量范围视图：

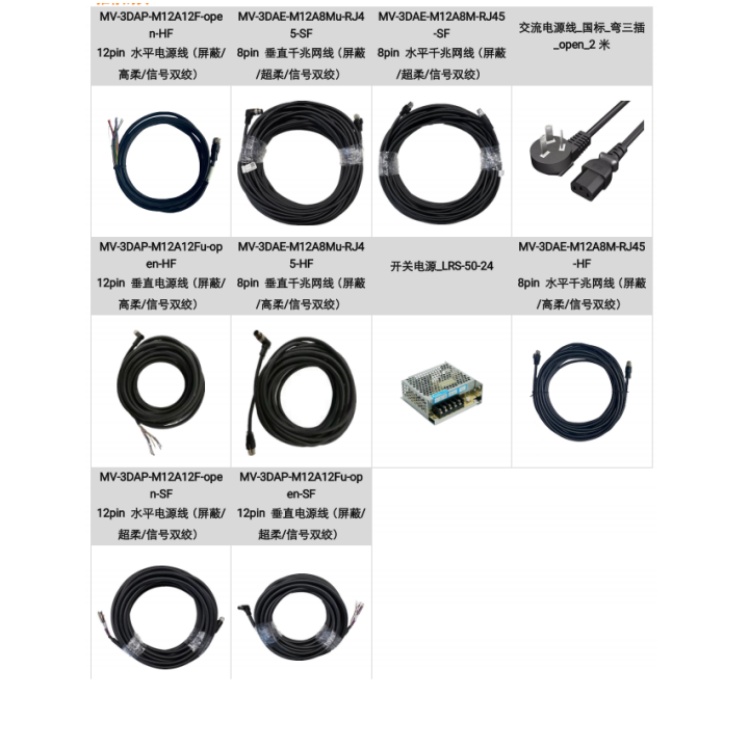

　　MV-DS5040-02H 杭州海康机器人3D数据采集，精度可达亚微米级，帧率可达9帧，IP67防护等级，3D结构光传感器 配件：

　　MV-DS5040-02H 杭州海康机器人3D数据采集，精度可达亚微米级，帧率可达9帧，IP67防护等级，3D结构光传感器 详细技术参数：

　　型号 型号 MV-DS5040-02H

　　名称 3D结构光传感器

　　性能 图像分辨率 2472×2064

　　全周期帧率 3fps@5.1M

　　9fps@1.3M

　　基准距离 100mm

　　视场范围 38.4mm×32.1mm@近视场

　　40mm×33.4mm@基准视场

　　41.6mm×34.7mm@远视场

　　Z轴测量范围 ±5mm @基准距离

　　Z轴重复精度 <0.1μm

　　像素间距 0.016mm

　　光源类型 蓝光LED

　　光源波长 450nm

　　电气特性 数据接口 Gige Ethernet

　　供电 24VDC

　　数字I/O 12-pin 航空接头提供供电和I/O:1路光耦隔离输入,1路差分输入,1路差分输出

　　典型功耗 25W@24VDC

　　结构 外形尺寸 220mm×125.5mm×65mm

　　重量 1.9kg

　　IP防护等级 IP67

　　温度 工作温度0 °C ~ 45 °C;储藏温度0 °C ~ 60 °C

　　湿度 20%~85%无凝结

　　冲击 15g重量进行半正弦冲击,周期11ms,6个轴向,3次/轴

　　震动 频率10~55 Hz,X/Y/Z轴三个方向上1.5mm双向振幅,每个方向持续2小时

　　一般规范 软件 3DMVS、VM3D 及其它第三方3D软件

　　操作系统 Windows 7/10 32/64bits、 Windows 11 64bits (8G 内存, i5 处理器)

　　认证 CE,RoHS

　　MV-DS5040-02H 海康精度可达亚微米级3D结构光传感器 3D数据采集 帧率可达9帧 基于移相法结构光编解码技术，通过高速面阵相机采集到的被测物表面的投影编码图像，通过相机硬件内置的3D算法，实时生成被测物表面的3D点云数据，广泛适用于静态、非接触式、高精度、高速3D数据采集场景 分辨率2472×2064 像素间距0.016mm 蓝光LED 光源波长450nm 数据接口Gige Ethernet 供电24VDC IP67防护等级 MV-DS5040-02H
