　　华睿科技230万像素1/1.2英寸IMX174 CMOS全局快门164fps USB3.0接口彩色AB系列单板相机

　　AB7200CU000 华睿科技230万像素1/1.2英寸IMX174 CMOS全局快门164fps USB3.0接口彩色AB系列单板相机 功能特性：

　　结构紧凑，尺寸为35mm*35mm*19mm；

　　128MB 板上缓存用于突发模式下数据传输或图像重传；

　　支持软件触发/硬件触发/自由运行等多种模式；

　　支持锐度,降噪,伽马校正,查找表,黑电平校正,亮度,对比度等 ISP 功能；

　　彩色相机支持插值,白平衡,颜色转换矩阵,色度,饱和度等；

　　支持多种图像数据格式输出,ROI,Binning,镜像等；

　　兼容USB3 Vision 协议和GenICam标准；

　　符合CE,FCC,RoHS认证。

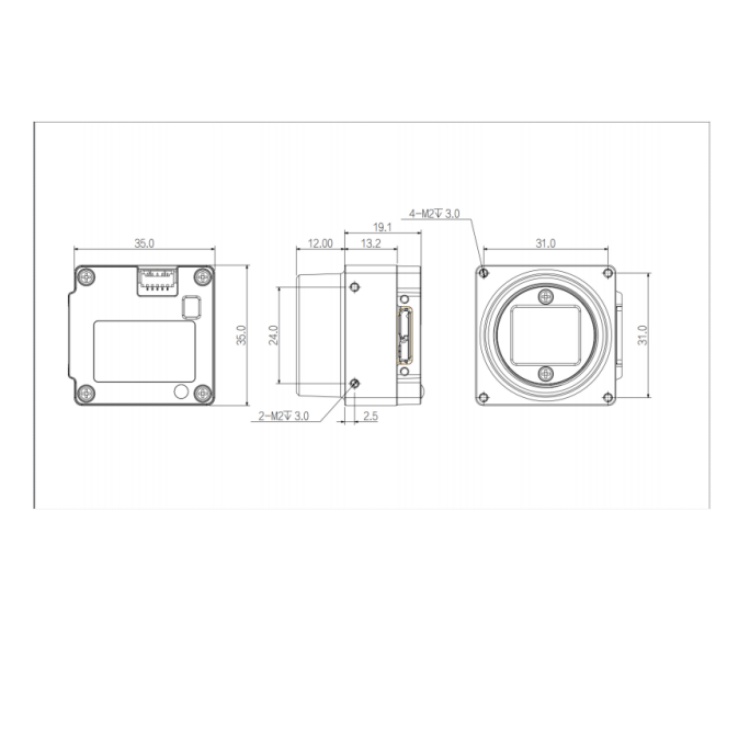

　　AB7200CU000 华睿科技230万像素1/1.2英寸IMX174 CMOS全局快门164fps USB3.0接口彩色AB系列单板相机 结构尺寸图（mm）：

　　AB7200CU000 华睿科技230万像素1/1.2英寸IMX174 CMOS全局快门164fps USB3.0接口彩色AB系列单板相机 技术参数

　　型号 AB7200CU000

　　基本参数

　　传感器 IMX174

　　传感器类型 1/1.2英寸CMOS

　　快门类型 Global

　　分辨率 1920 × 1200

　　帧率 164 fps

　　位深 10

　　黑白/彩色 彩色

　　像元 5.86 μm × 5.86 μm

　　图像参数

　　像素 2.3MP

　　信噪比 >38dB

　　动态范围 >70dB

　　图像格式 BayerRG8/10/10Packed;BayerGB8/10/10Packed

　　ROI 支持

　　X翻转 支持

　　Y翻转 支持

　　增益 1~32

　　白平衡 支持

　　伽马 范围0～4，支持LUT

　　快门曝光 16μS~1S

　　图像采集模式 软件触发/硬件触发/自由运行

　　SPC 支持

　　性能参数

　　配置通道 支持2组用户自定义配置保存

　　缓存 64MB

　　接口参数

　　接口 USB 3.0

　　GPIO接口 标准5芯触发接口：1路光耦隔离输入；1路光耦隔离输出；1路不带光耦隔离可配置输入输出；

　　镜头接口 C

　　电源参数

　　供电方式 5.0V/900mA，通过USB3.0接口供电（符合USB3.0接口规范）

　　功耗 ≈2.8W

　　结构参数

　　产品尺寸 35mm×35mm×19mm(不含镜头座)

　　净重 68 g

　　环境参数

　　储存温度 -30℃～+80℃

　　工作温度 -30℃～+50℃

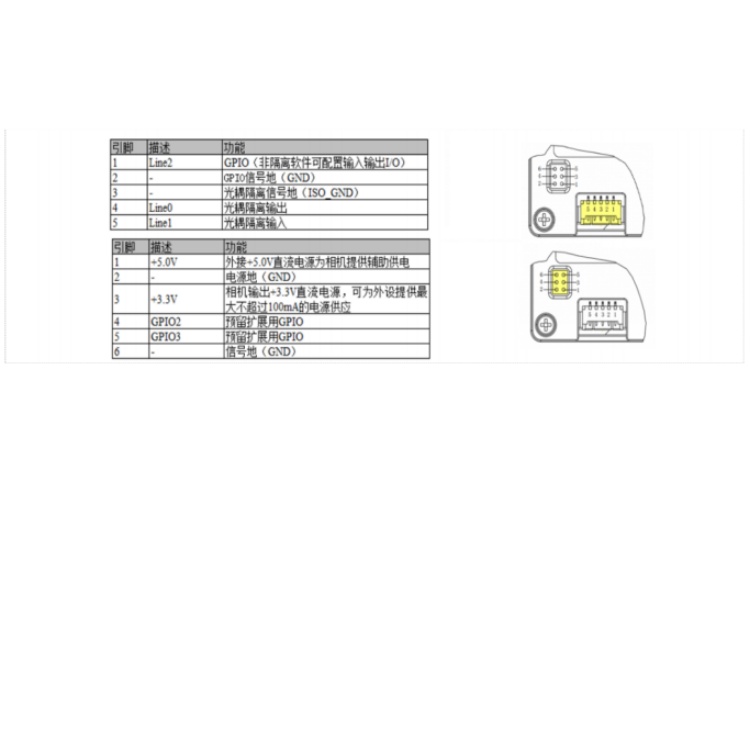

　　AB7200CU000 华睿科技230万像素1/1.2英寸IMX174 CMOS全局快门164fps USB3.0接口彩色AB系列单板相机 接口定义：

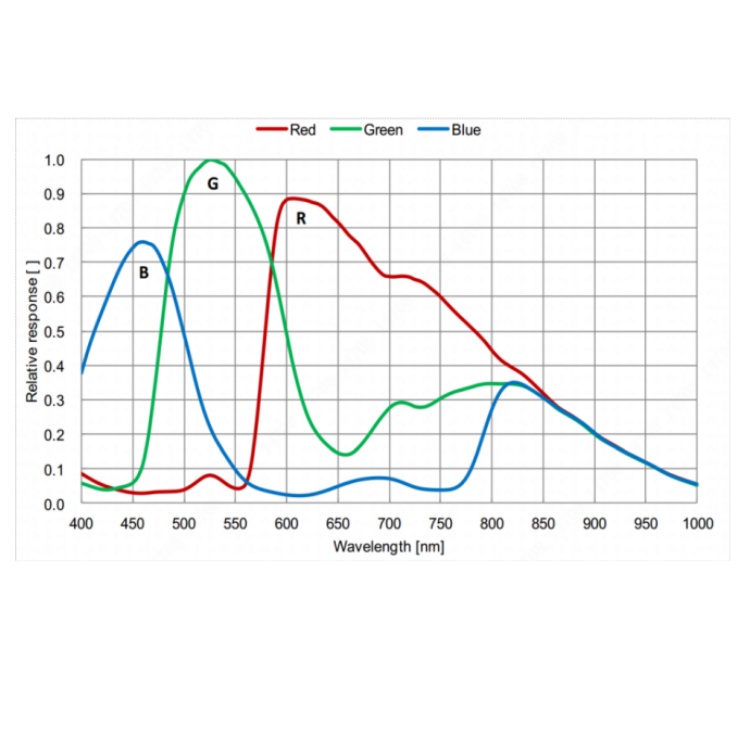

　　AB7200CU000 华睿科技230万像素1/1.2英寸IMX174 CMOS全局快门164fps USB3.0接口彩色AB系列单板相机 光谱曲线图：
