MV-DLS300P-04 海康机器人激光振镜立体相机 工件上下料无序抓取

　　MV-DLS300P-04 海康机器人双目激光振镜立体相机 采用高均匀性激光搭配高精振镜技术，双目结合高分辨率彩色成像系统，内置高鲁棒性 3D 图像处理算法，提供亚毫米级测量精度，生成高质量 RGB-D 图像 适用于中小范围工件上下料、无序抓取、对位装配等场景 RGB、深度图同步对齐 MV-DLS300P-04

　　MV-DLS300P-04

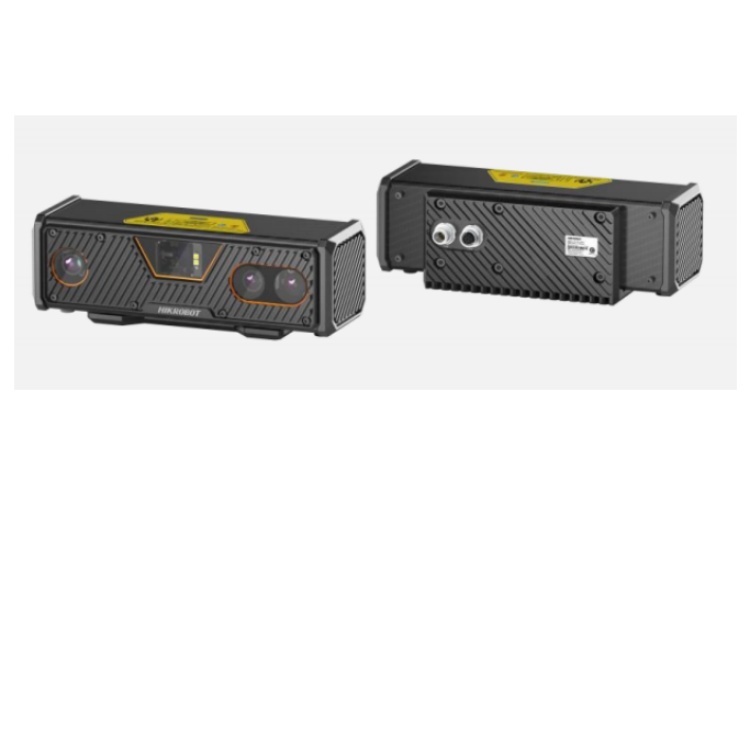

　　海康机器人双目激光振镜3D立体相机

　　MV-DLS300P-04 型号激光振镜立体相机采用高均匀性激光搭配高精振镜技术，双目结合高分辨率彩色成像系统，内置高鲁棒性 3D 图像处理算法，提供亚毫米级测量精度，生成高质量 RGB-D 图像。相机专为工业应用设计，特别适用于中小范围工件上下料、无序抓取、对位装配等场景。

　　MV-DLS300P-04 海康机器人双目激光振镜3D立体相机 功能特性

　　定制化光学系统，成像质量优异

　　高均匀性激光，点云完整细腻

　　多核并行处理架构，处理效率高

　　RGB、深度图同步对齐，二次开发方便快捷

　　轻量化设计，小尺寸高稳定性，安装使用灵活

　　MV-DLS300P-04 海康机器人双目激光振镜3D立体相机 外形尺寸

　　MV-DLS300P-04 海康机器人双目激光振镜3D立体相机 安装支架轴视图

　　MV-DLS300P-04 海康机器人双目激光振镜3D立体相机 测量范围视图

　　行业应用

　　工件上下料、无序抓取、对位装配

　　订货型号

　　MV-DLS300P-04

　　MV-DLS300P-04 海康机器人双目激光振镜3D立体相机 技术参数：

　　型号

　　参数

　　MV-DLS300P-04

　　激光振镜立体相机

　　性能

　　近视场 280 mm × 220 mm@400 mm

　　典型视场 480 mm × 320 mm@600 mm

　　远视场 620 mm × 440 mm@800 mm

　　净距离（CD） 400 mm

　　测量范围（MR） 400 mm

　　Z 轴重复精度 1 0.03 mm@600 mm

　　VDI/VDE 精度 2 0.05 mm@600 mm

　　分辨率 3200 × 1944@RGB 图

　　1632 × 1080@深度图

　　采集时间 0.4 ~ 0.9 s

　　出图延迟时间 0.8 ~ 1.5 s

　　数据类型 原始图（黑白+彩色），深度图，RGB-D 图

　　激光性能

　　激光安全等级 Class 2

　　波长 450 nm

　　电气特性

　　数据接口 Gigabit Ethernet（1000Mbit/s）

　　数字 I/O 12-pin M12 接口提供供电和 I/O，3 路光耦隔离输入（Line 0/3/6），3 路光耦隔离输

　　出（Line 1/4/7）

　　供电 24 V DC

　　典型功耗 15 W@24 V DC

　　结构

　　外形尺寸 236.3 mm × 79.8 mm × 98.5 mm

　　重量 约 1.3 kg

　　IP 防护等级 IP65

　　温度 工作温度 0 ~ 45℃，储藏温度-30 ~ 80℃

　　湿度 20% ~ 85%RH 无冷凝

　　一般规范

　　软件 RobotPilot，HiViewer

　　操作系统 Windows 7/10 32/64bits，Windows 11 64bits

　　认证 RoHS

　　* 1：深度值测量 100 次的标准差，测量目标为陶瓷板。

　　* 2：测量目标为直径 30 mm、球间距 100 mm 的陶瓷双球，参考 VDI/VDE 2634 Part II 标准。
