AX5F57CX250 华睿6500万全局快门31fps彩色大面阵相机 GMAX3265

　　AX5F57CX250 华睿6500万全局快门31fps彩色大面阵相机 GMAX3265 CMOS 接口CXP-6 理论带宽4 x 6.25Gbps 支持外部触发/自由运行等多种触发模式 支持逐点 FFC 等 ISP 功能 支持多种图像数据格式输出、ROI等功能 分辨率 9344 × 7000 像元3.2μm×3.2μm 镜头接口M58 x 0.75 AX5F57CX250

　　AX5F57CX250

　　华睿科技AX系列6500万像素GMAX3265 CMOS 全局快门帧率31fps接口CXP-6彩色大面阵相机

　　AX5F57CX250 华睿科技AX系列6500万像素GMAX3265 CMOS 全局快门帧率31fps接口CXP-6彩色大面阵相机 功能特性

　　CoaxPress使用CXP-6，理论带宽4 x 6.25Gbps

　　支持外部触发/自由运行等多种触发模式

　　支持逐点 FFC 等 ISP 功能

　　支持多种图像数据格式输出、ROI等功能

　　支持PoCXP供电和DC 24V外部供电

　　兼容CoaXPress协议和GenICam标准

　　符合CE、FCC、KC、RoHS认证

　　AX5F57CX250 华睿科技AX系列6500万像素GMAX3265 CMOS 全局快门帧率31fps接口CXP-6彩色大面阵相机 结构尺寸图（mm）

　　AX5F57CX250 华睿科技AX系列6500万像素GMAX3265 CMOS 全局快门帧率31fps接口CXP-6彩色大面阵相机 技术参数

　　型号 AX5F57CX250

　　基本参数

　　传感器 GMAX3265

　　传感器类型 29.9 mm × 22.4 mm CMOS

　　快门类型 Global

　　分辨率 9344 × 7000

　　帧率 31 fps

　　位深 12 bit

　　黑白/彩色 彩色

　　像元 3.2 μm × 3.2 μm

　　图像参数

　　像素 65 MP

　　信噪比 40 dB

　　动态范围 66 dB

　　图像格式 BayerRG 8/10/12

　　ROI 支持

　　X翻转 支持

　　Y翻转 支持

　　增益 模拟增益: 1x ~ 4.8x，数字增益: 1x ~ 100x

　　快门曝光 27 μs ~ 5 s

　　图像采集模式 软件触发/硬件触发/自由运行

　　SPC 支持

　　性能参数 配置通道 支持2组用户自定义配置保存

　　接口参数

　　接口 CXP-6

　　GPIO接口 3路光耦隔离输入，3路光耦隔离输出；1路RS232串口

　　镜头接口 M58 x 0.75

　　电源参数

　　供电方式 通过 12 芯 Hirose 接口直流供电，供电电压 DC24V，支持 PoCXP

　　功耗 24 V ≈ 21.6 W

　　结构参数

　　产品尺寸 72 mm × 72 mm × 70 mm (不含后壳接口)

　　净重 690 g

　　环境参数

　　储存温度 -30℃ ~ 80℃

　　工作温度 -30℃ ~ 50℃

　　AX5F57CX250 华睿科技AX系列6500万像素GMAX3265 CMOS 全局快门帧率31fps接口CXP-6彩色大面阵相机 接口定义

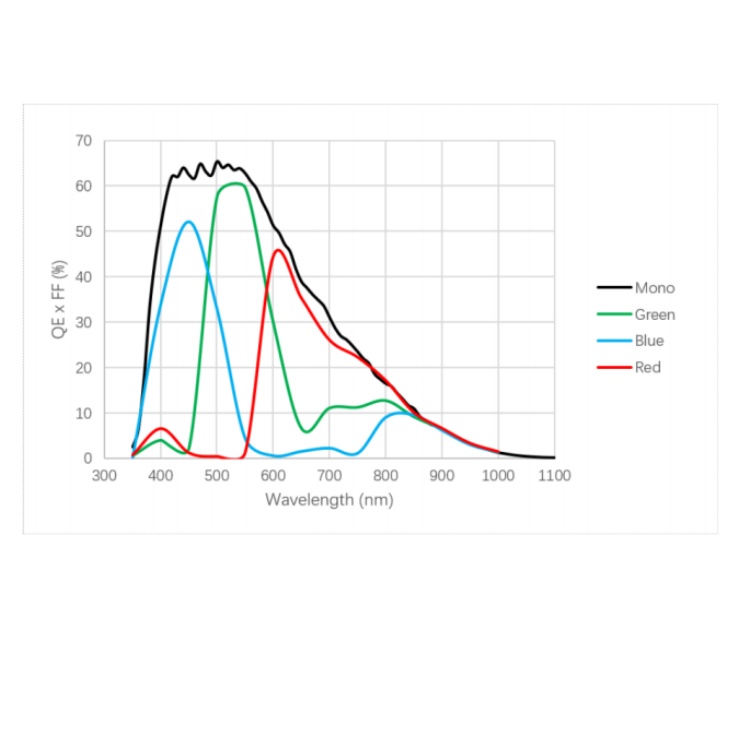

　　AX5F57CX250 华睿科技AX系列6500万像素GMAX3265 CMOS 全局快门帧率31fps接口CXP-6彩色大面阵相机 光谱曲线图
