　　DH-IPMECD-3147-RV8-LED

　　大华出入口-C8系列800万314系右向圆杆无簧道闸一体机（LED）

　　DH-IPMECD-3147-RV8-LED 大华出入口-C8系列800万314系右向圆杆无簧道闸一体机（LED） 系列简介

　　大华全新道闸一体机，道闸部分采用无簧技术，加载无极调速电机，具有智能杆件自适应、蓝牙APP调试等亮点功能；摄像机部分加载深度学习算法，支持全天候检测抓拍机动车、非机动车，支持机动车车型、车标、车系、车身颜色等全结构化特征提取；支持电动云台、智能除雾、LCD/LED显示、语音对讲和语音播报等功能，兼顾创新与易用性。适用于超市、酒店、政的府、学校、机场、工厂、公的安等停车场出入口场景。

　　DH-IPMECD-3147-RV8-LED 大华出入口-C8系列800万314系右向圆杆无簧道闸一体机（LED） 功能特点

　　智能补光

　　内置暖光灯或红外灯可自由切换设置；通过准确检测环境亮度及过车状态，全自动控制开关或调节补光亮度，降低光污染和功耗。

　　智能除雾

　　采用智能加热技术进行除雾，有效杜绝玻璃起雾现象，满足全天候使用。

　　语音对讲

　　支持报警输入按钮触发语音对讲，满足及时沟通需求。

　　远程管控运维

　　支持通过RS485接入道闸、雷达等外设，实时获取设备工作状态，实现远程运维管控，提高调试、运维效率，降低施工维护成本。

　　电动变焦镜头

　　根据抓拍距离，自动调节焦距，可以调节镜头的长度来调整视野，抓拍场景适用性强。

　　光控调节

　　支持Web界面手动调节屏幕亮度，或根据环境光亮度自动调节屏幕亮度，满足白天与夜晚使用。

　　电动云台

　　支持Web界面控制云台左右、俯仰、旋转3轴电动调节，配置方便。

　　无簧道闸

　　无弹簧断裂风险，各型号备料更方便。

　　手机调控

　　支持手机调试道闸，进行开闸、关闸等控制，获取道闸运行日志，支持升级道闸程序。

　　DH-IPMECD-3147-RV8-LED 大华出入口-C8系列800万314系右向圆杆无簧道闸一体机（LED） 核心技术参数

　　注意：道闸主机不含杆件，杆件需另外下单！

　　1、采用深度学习智能算法，支持全天候检测抓拍机动车、非机动车，支持全天候提取机动车车型、车标、车系、车身颜色等全结构化特征，车辆捕获率和车牌识别率都达到99.9%；

　　2、集成LED4行4字屏幕，支持文字、二维码显示，且屏幕亮度可自适应调节。

　　3、支持语音对讲，语音播报，可自由配置播报内容。

　　4、内置9颗高亮暖光/红外双色补光灯，可上下、左右调节补光角度，采用智能补光技术，支持时控和光控。

　　5、采用电动变焦镜头，远程调试，方便快捷，镜头方向支持三轴电动调节，场景适应性更强。

　　6、采用智能除雾技术，有效杜绝视窗玻璃结冰、起雾现象，满足全天候使用。

　　7、支持断电起杆功能。

　　8、支持遇阻反弹，且遇阻反弹灵敏度可调。

　　9、支持外接雷达、线圈防砸功能，接线方便。

　　10、通过485可与雷达和道闸通信，监控出入口系统设备运行状态，减少调试和故障定位困难问题。

　　应用场景

　　适用于超市、酒店、政的府、学校、机场、工厂等停车场出入口场景。

　　DH-IPMECD-3147-RV8-LED 大华出入口-C8系列800万314系右向圆杆无簧道闸一体机（LED） 技术参数

　　参数名称参数值

　　基本参数

　　显示屏类型LED屏（4行4字）

　　显示屏尺寸256.0mm×256.0mm×16.0mm（宽×高×厚）

　　显示内容支持二维码、文字

　　显示颜色支持红绿黄三色显示

　　显示屏像素构成1R1PG（可显示红、绿、黄三种颜色）

　　显示屏分辨率4096Dots（64×64，4行4字），点间距4mm

　　显示屏寿命50000h

　　显示屏亮度4500cd/㎡

　　补光灯9颗（暖光与红外）

　　补光灯色温3000K

　　补光灯亮度调节亮度可调

　　传感器类型1/1.8英寸CMOS

　　图像分辨率3840×2160（不包含OSD黑边）

　　视频分辨率主码流：8MP（3840×2160）/1080P（1920×1080）/UXGA（1600×1200）/720P（1280×720） 辅码流：UXGA（1600×1200）/720P（1280×720）/D1（704× 576）/CIF（352×288）

　　视频帧率P制：主码流（3840×2160@25fps，1920×1080@25fps，1600×1200@25fps，1280×720@25fps），辅码流（1600×1200@25fps，1280×720@25fps，704×576@25fps，352×288@25fps）

　　视频码率H.264B：32Kbps～32767Kbps；H.264M：32Kbps～32767Kbps；H.264H：32Kbps～32767Kbps；H.265：32Kbps～32767Kbps；MJPEG：512Kbps～32767Kbps

　　视频压缩标准H.265;H.264B;H.264M;H.264H;MJPEG

　　图片编码格式JPEG

　　降噪3D降噪

　　白平衡自动;手动;室外;自然光;路灯;部分白平衡

　　电子快门1/25s～1/10000s（可手动或自动调节）

　　宽动态96dB

　　坏点校正支持

　　边缘增强支持

　　曝光模式手动；自动

　　光圈控制自动光圈（W:1.92—T:2.92）

　　杆件类型圆杆

　　支持杆长3米～4米

　　配套杆件IPMECD-0347

　　起杆速度1.4s～3s，可调

　　电机类型直流无刷

　　转速1500RPM

　　云台旋转范围左右：-15°～+15°；俯仰：-15°（俯）～+10°（仰）；旋转：-5°～+5°

　　4G/5G类型标配不支持，安装4G模块（选配见）后可支持4G

　　4G/5G频率范围LTE-FDD B1 发送1920MHz～1980MHz 接收2110MHz～2170MHz；LTE-FDD B3 发送1710MHz～1785MHz 接收1805MHz～1880MHz；LTE-FDD B5 发送824MHz～849MHz 接收869MHz～894MHz；LTE-FDD B8 发送880MHz～915MHz 接收925MHz～960MHz；LTE-TDD B34 发送2010MHz～2025MHz 接收2010MHz～2025MHz；LTE-TDD B38 发送2570MHz～2620MHz 接收2570MHz～2620MHz；LTE-TDD B39 发送1880MHz～1920MHz 接收1880～1920MHz；LTE-TDD B40 发送2300MHz～2400MHz 接收2300MHz～2400MHz；LTE-TDD B41 发送2535MHz～2675MHz 接收2535MHz～2675MHz

　　4G/5G发射功率LTE-FDD B1/B3/B5/B8 23dBm ±2dBLTE-TDD B34/B38/B39/B40/B41 23dBm ±2dB

　　蓝牙标准GFSK, π/4-DQPSK

　　蓝牙频率范围2.402GHz～2.48.0GHz ISM band

　　蓝牙发射功率-15.7dBm～+6.4dBm

　　外部接口

　　镜头接口φ14

　　网络接口1个，100/1000M以太网口（RJ-45）

　　USB接口1个，USB 2.0接口

　　RS-485接口2个（用于接入道闸、雷达、补光灯等外设，可远程配置调试并查看运行状态）

　　RS-232接口无

　　I/O接口2 路，光耦输入（开关量），可用于车检器等信号输入

　　报警输入3路，光耦输入、地感、雷达、红外

　　报警输出2路，继电器输出，可用于联动道闸等

　　状态输出2路（开到位、关到位）

　　功能参数

　　触发方式支持视频检测、I/O线圈、RS485三种触发方式

　　快门方式单快门

　　存储功能支持SD卡和USB

　　图像防篡改支持，视频/图片具备水印及校验功能

　　语音对讲支持双向语音对讲（支持按键触发）

　　语音播报支持语音播报，支持自定义语音

　　视场角水平：109.2°～46.1°；垂直：58.9°～26°；对角：128.9°～52.8°

　　zui大补光距离7m

　　抓拍距离2.5m～6m

　　报警事件支持无存储卡、存储卡空间不足、存储卡出错、网络断开、IP冲突、非法访问等状况报警

　　安全模式授权的用户名和密码；MAC地址绑定；HTTPS加密；IEEE 802.1x；网络访问控制

　　OSD信息叠加支持叠加时间、地点、星期、车牌信息（车牌、车牌颜色、车牌类型）、车辆信息（车身颜色、车标、车辆类型、车系、置信度）、防伪码、抓拍方向、触发源、车头车尾、自定义信息

　　断网续传支持，平台/FTP

　　自动注册支持

　　黑白名单数量支持各11万条

　　除雾功能支持自动除雾

　　防砸功能支持，线圈防砸，红外防砸，雷达防砸

　　断电抬杆支持，正常工作温度范围-20℃～+60℃

　　遇阻反弹支持

　　防撞功能不支持

　　计数模式支持

　　RS-485日志功能通过485获取道闸日志，日志信息包括开闸次数，开闸类型，故障码信息等

　　远程遥的控支持遥的控器远程开关，zui大距离 50m（空旷地带）

　　内置MIC支持，内置1个MIC

　　内置扬声器支持，内置1个扬声器

　　网络协议IPv4；IPv6；HTTP； HTTPS；TCP；UDP；ARP；RTP；RTSP；RTCP；FTP；SFTP；DHCP；NTP；Multicast；ICMP；IGMP； 802.1x

　　支持遥的控配对数量支持40个（出厂标配2个遥的控器）

　　左右换向不支持

　　接入标准ONVIF；CGI；GB/T 28181；GA/T 1400

　　专的业智能

　　车辆检测车辆抓拍率≥99.9%

　　车辆识别支持车型、车标、车系、车身颜色、车牌、无牌车识别，车牌识别率≥99.9%

　　视频结构化支持

　　智能轨迹帧支持智能帧显示，可显示车牌和车辆行驶轨迹

　　常规参数

　　供电方式AC220V

　　功耗静态功率30W；zui大功率65W

　　电机寿命500万次

　　工作温度-35℃～+65℃

　　储存温度-35℃～+65℃

　　工作湿度10%～90%RH（无凝结）

　　储存湿度10%～90%RH（无凝结）

　　防护等级IP54

　　防腐蚀等级普通防护

　　产品尺寸1420mm×337mm×378mm（长×宽×高）

　　包装盒尺寸1560mm×540mm×575mm（长×宽×高）

　　净重70.5kg

　　毛重90.5±1kg

　　安装方式底部安装

　　镜头标配

　　镜头焦距2.7mm～12mm

　　镜头类型电动变焦

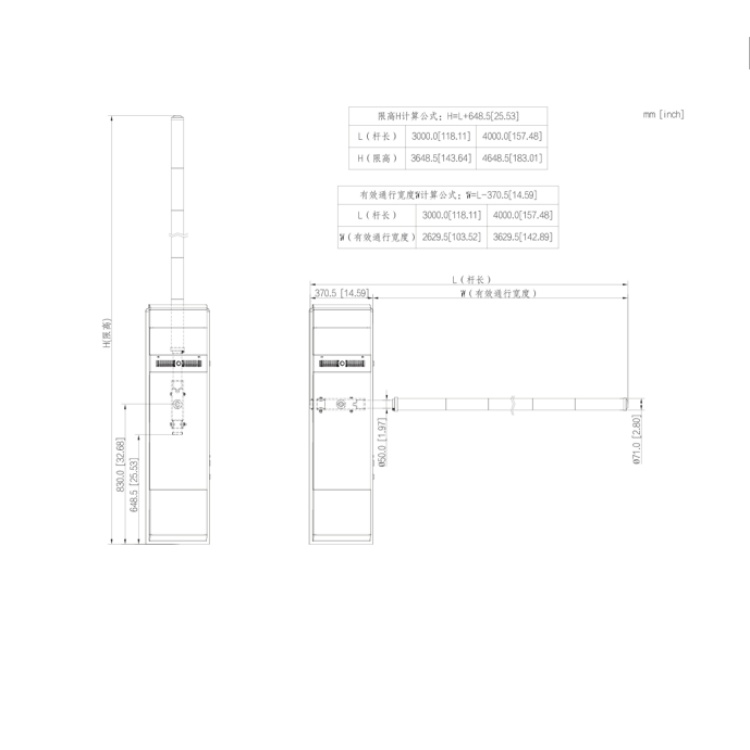

　　DH-IPMECD-3147-RV8-LED 大华出入口-C8系列800万314系右向圆杆无簧道闸一体机（LED） 外形尺寸

　　DH-IPMECD-3147-RV8-LED 大华出入口-C8系列800万314系右向圆杆无簧道闸一体机（LED）安装示意图
