MV-GQ1001 海康机器人QSFP28类型工业面阵相机用光口采集卡

　　MV-GQ1001 海康机器人光口采集卡 采用自研协议，其QSFP 接口通过可插拔的 QSFP 模块，可接入1台相机，适配我司 QSFP28 类型工业面阵相机 单口 QSFP 传输，zui高有效带宽可达 50 Gbps 总线指示灯和通道指示灯实时反馈采集卡状态 丰富的 I/O 接口，集成多路输入输出 提供 SDK，便于二次开发 MV-GQ1001

　　MV-GQ1001

　　海康机器人QSFP28类型工业面阵相机用光口采集卡

　　MV-GQ1001 光口采集卡采用自研协议，其QSFP 接口通过可插拔的 QSFP 模块，可接入1台相机，适配我司 QSFP28 类型工业面阵相机。

　　MV-GQ1001 海康机器人QSFP28类型工业面阵相机用光口采集卡 功能特性

　　单口 QSFP 传输，zui高有效带宽可达 50 Gbps

　　总线指示灯和通道指示灯实时反馈采集卡状态

　　丰富的 I/O 接口，集成多路输入输出

　　提供 SDK，便于二次开发

　　订货型号

　　MV-GQ1001

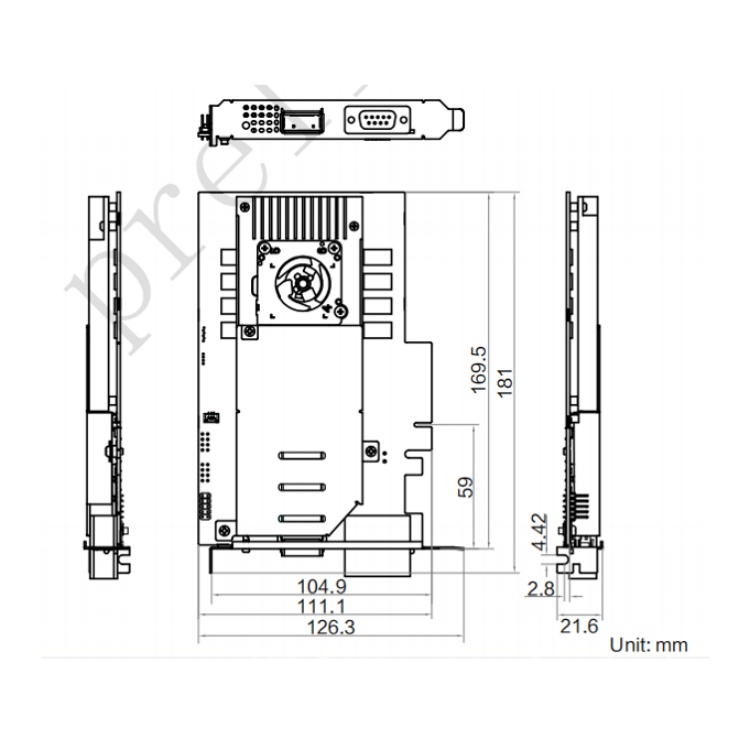

　　MV-GQ1001 海康机器人QSFP28类型工业面阵相机用光口采集卡 外形尺寸：

　　MV-GQ1001 海康机器人QSFP28类型工业面阵相机用光口采集卡 技术参数

　　型号

　　参数

　　MV-GQ1001

　　光口采集卡

　　内存

　　板载内存 8 GB DDR4-RAM

　　主机接口

　　总线接口 PCI-E gen3 × 8

　　总线接口性能 7800 MB/s（峰值传输带宽），6700 MB/s（持续传送带宽）

　　总线指示灯 1 个

　　相机接口

　　标准 自研

　　接头 1 × QSFP

　　支持相机类型 QSFP28 类型相机

　　支持相机数量 1 台（带宽 50 Gbps）

　　相机接口速率 100 Gbps

　　流通道 1 个

　　通道指示灯 1 对

　　处理功能

　　像素格式 Mono 8/10/12

　　Bayer 8/10/10

　　RGB 8

　　通用 I/O

　　I/O 类型 8 路可配置输入/输出，兼容单端/差分

　　Line 0/1/4/5/6/7 支持 3.3 ~ 12 V 输入，3.3 V 输出

　　Line 2/3 支持 3.3 ~ 24 V 输入输出

　　连接器 DB9 以及内置排针

　　电气特性

　　典型功耗 20 W

　　结构

　　外形尺寸 126.3 mm × 181 mm × 21.6 mm

　　温度 工作温度 0 ~ 60℃，储藏温度-20 ~ 70℃

　　湿度 10% ~ 95%RH 无冷凝

　　一般规范

　　软件 MVS

　　操作系统 Windows 7/10/11

　　认证 CE，KC，RoHS
