MV-ID2013EM
海康威视4.7mm镜头130万像素1/4”CMOS全局快门黑白极小型智能读码器
MV-ID2013EM 高性价比极小型智能读码器，可高效读取多种码制的一维码和二维码，设备zui大读取速度可达 30 个码/秒。采用自研的深度学习算法，鲁棒性强。
MV-ID2013EM-05-RBN 海康威视4.7mm镜头130万像素1/4”CMOS全局快门黑白极小型智能读码器 MV-ID2013EM-05-RBP MV-ID2013EM-05-WBN MV-ID2013EM-05-WBP MV-ID2013EM-05-RBN-U MV-ID2013EM-05-RBP-U MV-ID2013EM-05-WBN-U MV-ID2013EM-05N-RBN-U 功能特性：
极小型化，适应各类型机台及紧凑工位
丰富的 IO 接口和直插式电源接口，方便现场接线
自带 LED 瞄的准，明确指示目标视野，安装调试快捷
提供蜂鸣器、状态指示灯提示操作状态，便于现场调试
支持一键调参功能，简化参数配置操作
应用行业：
低速和静态场景的人工、半自动化工位等。
订货型号：
标准距离，红色光源，网口：MV-ID2013EM-05-RBN
标准距离，红色光源，网口，偏振：MV-ID2013EM-05-RBP
标准距离，白色光源，网口：MV-ID2013EM-05-WBN
标准距离，白色光源，网口，偏振：MV-ID2013EM-05-WBP
标准距离，红色光源，U 口：MV-ID2013EM-05-RBN-U
标准距离，红色光源，U 口，偏振：MV-ID2013EM-05-RBP-U
标准距离，白色光源，U 口：MV-ID2013EM-05-WBN-U
标准距离，白色光源，U 口，偏振：MV-ID2013EM-05-WBP-U
高密，红色光源，网口：MV-ID2013EM-05H-RBN
高密，红色光源，U 口：MV-ID2013EM-05H-RBN-U
近距离，红色光源，网口：MV-ID2013EM-05N-RBN
近距离，红色光源，U 口：MV-ID2013EM-05N-RBN-U
MV-ID2013EM-05-RBN 海康威视4.7mm镜头130万像素1/4”CMOS全局快门黑白极小型智能读码器 MV-ID2013EM-05-RBP MV-ID2013EM-05-WBN MV-ID2013EM-05-WBP MV-ID2013EM-05-RBN-U MV-ID2013EM-05-RBP-U MV-ID2013EM-05-WBN-U MV-ID2013EM-05N-RBN-U 详细技术参数：
型号
参数
MV-ID2013EM-05-
RBN(-U)
MV-ID2013EM-05-
RBP(-U)
MV-ID2013EM-05-
WBN(-U)
MV-ID2013EM-05-
WBP(-U)
130 万像素极小型智能读码器
性能
条码类别 一维码：Code 39，Code 93，Code 128，ITF14，ITF25，CodaBar，EAN，UPCA，UPCE 等
二维码：QR Code，Data Matrix 等
zui大处理帧率 50 fps
zui大读取速度 30 个码/秒
传感器类型 CMOS，全局快门
像元尺寸 2.7 μm × 2.7 μm
靶面尺寸 1/4”
分辨率 1280 × 1024
曝光时间 60 μs ~ 0.6 sec
增益 1 ~ 28 dB
黑白/彩色 黑白
通讯协议 网口：SmartSDK，TCP Client，Serial，FTP，HTTP，TCP Server，UDP，Profinet、EthernetIP
U 口：SmartSDK，USB（HID、CDC）
景深* Code 39（5 mil）：75 ~ 215 mm
Code 128（10 mil）：50 ~ 400 mm
EAN13（13 mil）：60 ~ 420 mm
QR Code（15 mil）：40 ~ 290 mm
Data Matrix（10 mil）：50 ~ 240 mm
电气特性
数据接口 网口：Fast Ethernet（100 Mbit/s），RS-232，DC 端子；U 口：USB 2.0
数字 I/O 网口：DB15 接口提供电源和 I/O，包含 2 路非隔离输入（Line 0/1），2 路非隔离输出（Line 2/3），
1 路 RS-232，支持通过侧面按钮触发设备
U 口：DB15 接口提供数据传输，支持通过侧面按钮触发设备
供电 网口：12 ~ 24 VDC；U 口：5 VDC（USB2.0 供电）
zui大功耗 网口：2.5 W@12 VDC；U 口：2.5 W@5 VDC
结构
焦距 4.7 mm
镜头接口 M5.8-Mount
环境光照 0 ~ 10000 lux
光源 红色 红色（偏振） 白色 白色（偏振）
瞄的准器 绿光 LED
指示灯 电源指示灯 POWER，状态指示灯 OK/NG
外形尺寸 45 mm × 43 mm × 25 mm
重量 约 68.5 g
IP 防护等级 IP54
温度 工作温度 0 ~ 50℃，储藏温度-30 ~ 70℃
湿度 20% ~ 95%RH 无冷凝
一般规范
软件 IDMVS
认证 CE，FCC，RoHS，KC
*测试条件：环境温度=25℃；环境照度=250 lux 白炽灯；使用我司制定的测试样码
型号
参数
MV-ID2013EM-05HRBN
MV-ID2013EM-05HRBN-U
MV-ID2013EM-05NRBN
MV-ID2013EM-05NRBN-U
130 万像素极小型智能读码器
性能
条码类别 一维码：Code 39，Code 93，Code 128，ITF14，ITF25，CodaBar，EAN，UPCA，UPCE 等
二维码：QR Code，Data Matrix 等
zui大处理帧率 50 fps
zui大读取速度 30 个码/秒
传感器类型 CMOS，全局快门
像元尺寸 2.7 μm × 2.7 μm
靶面尺寸 1/4”
分辨率 1280 × 1024
曝光时间 60 μs ~ 0.6 sec
增益 1 ~ 28 dB
黑白/彩色 黑白
通讯协议 网口：SmartSDK，TCP Client，Serial，FTP，HTTP，TCP Server，UDP，Profinet，EthernetIP
U 口：SmartSDK，USB（HID、CDC）
景深* Code39（3 mil）：35 ~ 65 mm
Code39（5 mil）：30 ~ 75 mm
EAN13（13 mil）：55 ~ 105 mm
Data Matrix（5 mil）：30 ~ 65 mm
Data Matrix（10 mil）： 25 ~ 90 mm
Code128（10 mil）：25 ~ 105 mm
QR Code（10mil） ：25 ~ 95 mm
Code39（3 mil）：45 ~ 90 mm
Code39（5 mil）：35 ~ 105 mm
EAN13（13 mil）：50 ~ 125 mm
Data Matrix（5 mil）：40 ~ 80 mm
Data Matrix（10 mil）： 25 ~ 125 mm
Code128（10 mil）：40 ~ 140 mm
QR Code（10mil） ：30 ~ 120 mm
电气特性
数据接口 网口：Fast Ethernet（100 Mbit/s），RS-232，DC 端子；U 口：USB 2.0
数字 I/O 网口：DB15 接口提供电源和 I/O，包含 2 路非隔离输入（Line 0/1），2 路非隔离输出（Line 2/3），
1 路 RS-232，支持通过侧面按钮触发设备
U 口：DB15 接口提供数据传输和 I/O，包含 2 路非隔离输入（Line 0/1），2 路非隔离输出（Line
2/3），支持通过侧面按钮触发设备
供电 网口：12 ~ 24 VDC；U 口：5 VDC（USB2.0 供电）
zui大功耗 网口：2.5 W@12 VDC；U 口：2.5 W@5 VDC
结构
焦距 4.7 mm
镜头接口 M5.8-Mount
环境光照 0 ~ 10000 lux
光源 红色
瞄的准器 绿光 LED
指示灯 电源指示灯 POWER，状态指示灯 OK/NG
外形尺寸 45 mm × 43 mm × 25 mm
重量 约 68.5 g
IP 防护等级 IP54
温度 工作温度 0 ~ 50℃，储藏温度-30 ~ 70℃
湿度 20% ~ 95%RH 无冷凝
一般规范
软件 IDMVS
认证 CE，FCC，RoHS，KC
*测试条件：环境温度=25℃；环境照度=250 lux 白炽灯；使用我司制定的测试样码

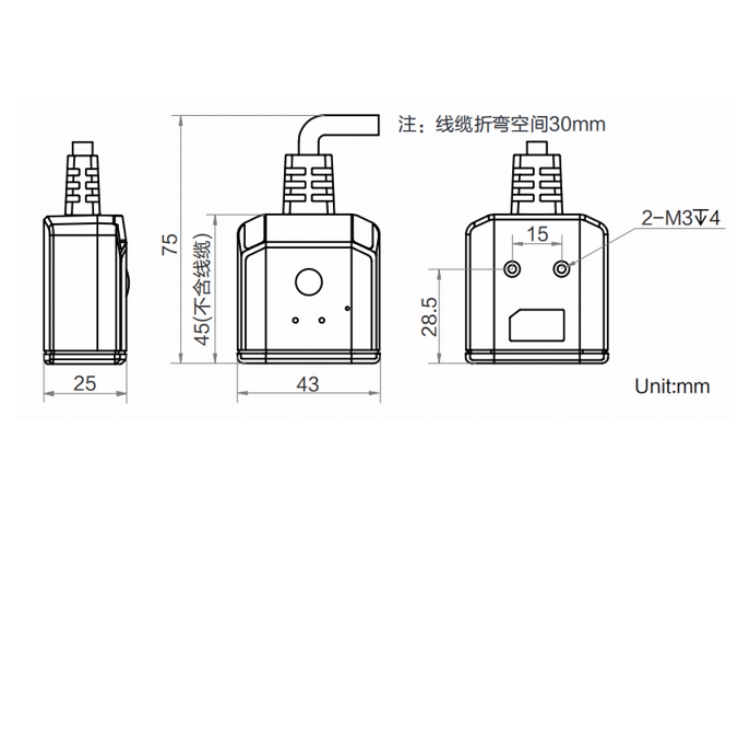

MV-ID2013EM-05-RBN 海康威视4.7mm镜头130万像素1/4”CMOS全局快门黑白极小型智能读码器 MV-ID2013EM-05-RBP MV-ID2013EM-05-WBN MV-ID2013EM-05-WBP MV-ID2013EM-05-RBN-U MV-ID2013EM-05-RBP-U MV-ID2013EM-05-WBN-U MV-ID2013EM-05N-RBN-U 外形尺寸：

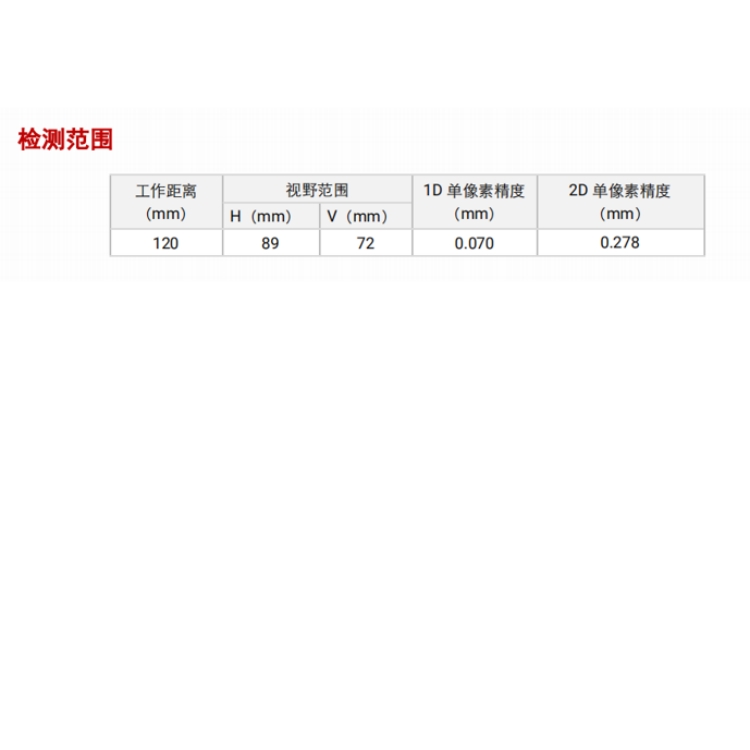

MV-ID2013EM-05-RBN 海康威视4.7mm镜头130万像素1/4”CMOS全局快门黑白极小型智能读码器 MV-ID2013EM-05-RBP MV-ID2013EM-05-WBN MV-ID2013EM-05-WBP MV-ID2013EM-05-RBN-U MV-ID2013EM-05-RBP-U MV-ID2013EM-05-WBN-U MV-ID2013EM-05N-RBN-U 检测范围
工作距离
（mm）
视野范围 1D 单像素精度
（mm）
2D 单像素精度
（mm） H（mm） V（mm）
120 89 72 0.070 0.278
