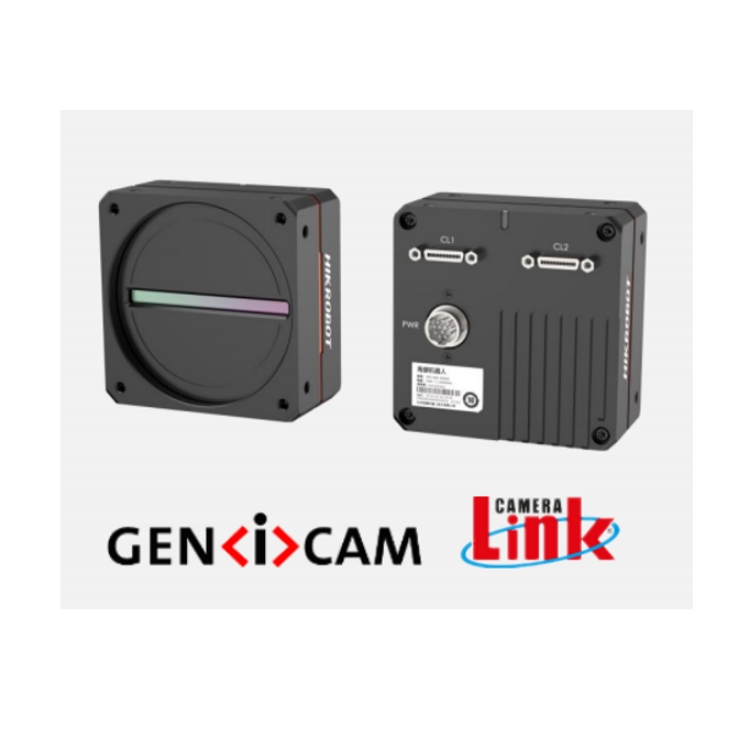

MV-CL162-91CM 海康威视16384像素Camera Link黑白线阵相机

　　MV-CL162-91CM 海康威视16384像素Camera Link线阵相机 黑白工业相机 采用 16384 x 2CMOS Sensor，使用 Camera Link 通讯接口，集成多种zui新的 ISP 图像处理和传输技术，支持行触发、帧触发等多种触发模式，基础行频 50 kHz 支持 2- 功能，可根据需求选择成像模式 兼容 Camera Link 协议及 GenICam 标准 zui大行频 全分辨率：10 kHz（Base），20 kHz（Medium），40 kHz（Full），50 kHz（80-bit）分辨率 16384 × 2 MV-CL162-91CM

　　MV-CL162-91CM

　　海康威视16384像素 Camera Link 黑白工业线阵相机

　　MV-CL162-91CM 工业线阵相机采用 16384 x 2CMOS Sensor，使用 Camera Link 通讯接口，集成多种zui新的 ISP 图像处理和传输技术，支持行触发、帧触发等多种触发模式，基础行频 50 kHz。

　　MV-CL162-91CM 海康威视16384像素 Camera Link 黑白工业线阵相机 功能特性

　　丰富的 ISP 图像处理技术，支持降噪、手动调节Gamma 校正、平场校正、LUT、黑电平调节等

　　支持 2- 功能，可根据需求选择成像模式

　　多种灵活的曝光和采集方式，基础行频 50 kHz

　　支持双向可配置 I/O，输入/输出可灵活配置

　　结构设计紧凑，正面板和侧面板均有安装孔，可进行灵活安装

　　兼容 Camera Link 协议及 GenICam 标准

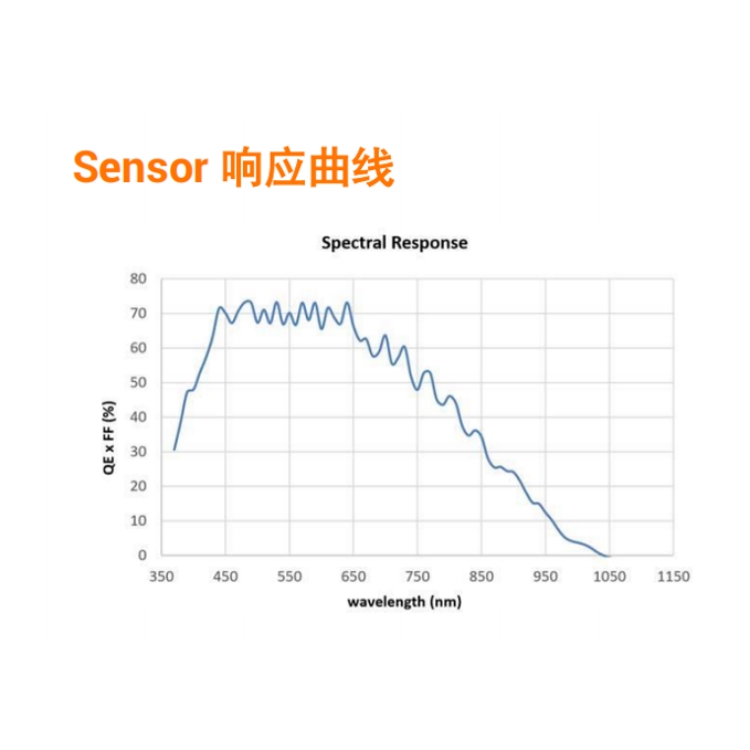

　　MV-CL162-91CM 海康威视16384像素 Camera Link 黑白工业线阵相机 Sensor 响应曲线

　　应用行业

　　新能源、屏检、3C、冶金等

　　订货型号

　　MV-CL162-91CM

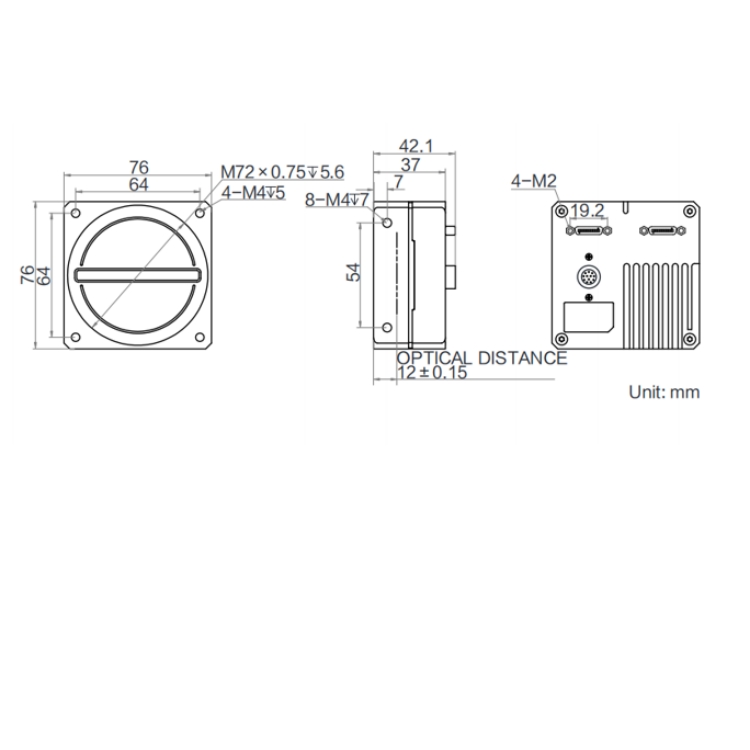

　　MV-CL162-91CM 海康威视16384像素 Camera Link 黑白工业线阵相机 外形尺寸

　　MV-CL162-91CM 海康威视16384像素 Camera Link 黑白工业线阵相机 详细技术参数：

　　型号

　　参数

　　MV-CL162-91CM

　　16384 像素 Camera Link 黑白工业线阵相机

　　性能

　　传感器类型 CMOS

　　像元尺寸 3.5 μ m × 3.5 μm

　　分辨率 16384 × 2

　　成像模式 1-line/2-

　　zui大行频 全分辨率：10 kHz（Base），20 kHz（Medium），40 kHz（Full），50 kHz（80-bit）

　　Binning 提行频后：71 kHz@1-line（全分辨率），60 kHz@2-（全分辨率）

　　ROI 提行频后：120 kHz@1-line（6820 分辨率及以下），60 kHz@2-（6820 分辨率及以下）

　　配置模式 Base，Medium，Full，80-bit

　　通道模式 1 × 2，1 × 4，1 × 8，1 × 10

　　通道数 2/4/8/10 Taps

　　像素时钟 40 MHz，66 MHz，80 MHz，85 MHz

　　动态范围 56.7 dB

　　信噪比 37 dB

　　增益 1.0 x

　　曝光时间 3 μs ~ 10 ms

　　快门模式 支持自动曝光、手动曝光、一键曝光

　　支持固定曝光时间、脉冲宽度控制曝光时间

　　黑白/彩色 黑白

　　像素格式 Mono 8/10/12

　　Binning 支持 1 × 1，1 × 2，1 × 4，2 × 1，2 × 2，2 × 4，4 × 1，4 × 2，4 × 4

　　镜像 支持水平镜像

　　触发模式 外触发，内触发

　　外触发模式 行触发，帧触发，行+帧触发

　　电气特性

　　数据接口 Camera Link（SDR 接口）；支持 USB 口进行固件升级

　　数字 I/O 12-pin P10 接头提供供电和 I/O：4 路双向可支配 I/O（Line0/1/3/4），支持差分和单端 IO 信

　　号；Camera Link 提供 IO（CC1/CC2/CC3/CC4）

　　供电 12 ~ 24 VDC

　　典型功耗 9.8 W@12 VDC

　　结构

　　镜头接口 M72*0.75，法兰后焦 12 mm；可通过转接环转接至 F 口镜头

　　外形尺寸 76 mm × 76 mm × 42.1 mm

　　重量 约 320 g

　　IP 防护等级 IP40（正确安装镜头以及线缆的情况下）

　　温度 工作温度-20 ~ 55℃，储藏温度-30 ~ 80℃

　　湿度 5%~90%RH 无冷凝

　　一般规范

　　软件 MVS 及符合 Camera Link 协议的采集卡控制软件

　　操作系统 Windows 7/10/11 32/64bits

　　协议/标准 Camera Link V2.0，GenICam
