MV-CL0166-91F2C 海康16384像素5um XoF光口彩色线阵相机 47.3kHz

　　MV-CL0166-91F2C 海康16384像素5μm XoF光口彩色线阵相机 采用16384 × 12线RGB真彩CMOS Sensor，支持双路XoFLink光口传输，行频可达47.3 kHz，集成多种zui的新的ISP图像处理技术 提供双路XoF光口的高带宽传输 支持双向可配置 I/O 接线设计 传输模式1Link、2Link 动态范围69.3dB 信噪比41.4dB 增益1.0× 曝光时间3μs~10ms 支持水平镜像 外触发，内触发 2LC光纤接口 供电24VDC 镜头接口 M90*1，法兰后焦12mm；可通过转接环转接至 F 口镜头 IP40 MV-CL0166-91F2C

　　MV-CL0166-91F2C

　　海康机器人16384像素，像元尺寸5μm，行频可达47.3 kHz，XoF光口彩色工业线阵相机

　　MV-CL166-91F2C工业线阵相机，采用16384 × 12线RGB真彩CMOS Sensor，支持双路XoFLink光口传输，行频可达47.3 kHz，集成多种zui的新的ISP图像处理技术，兼具高速、高精度、高性能等特点。

　　MV-CL0166-91F2C 海康机器人16384像素，像元尺寸5μm，行频可达47.3 kHz，XoF光口彩色工业线阵相机 功能特性：

　　丰富的ISP图像处理技术，如手动调节Gamma 校正、平场校正、LUT、黑电平调节、彩色降噪等

　　RGB真彩色成像，多种灵活的曝光和采集方式，支持单线和 成像模式

　　提供双路XoF光口的高带宽传输，基础行频zui高可达47.3kHz

　　支持双向可配置 I/O 接线设计，输入/输出可灵活配置

　　结构设计紧凑，正面板和侧面板均有安装孔，可灵活安装

　　应用行业：

　　PCB、印刷、石材、木材等。

　　MV-CL0166-91F2C 海康机器人16384像素，像元尺寸5μm，行频可达47.3 kHz，XoF光口彩色工业线阵相机 相关配件：

　　XoF 光口采集卡：MV-GS1002F、MV-GS1004F、MV-GS1104F（不含光模块）

　　XoF 光口采集卡光模块：MV-AC10G-SFP

　　XoF 光纤跳线：MV-AC10G-2LC-2LC-ST

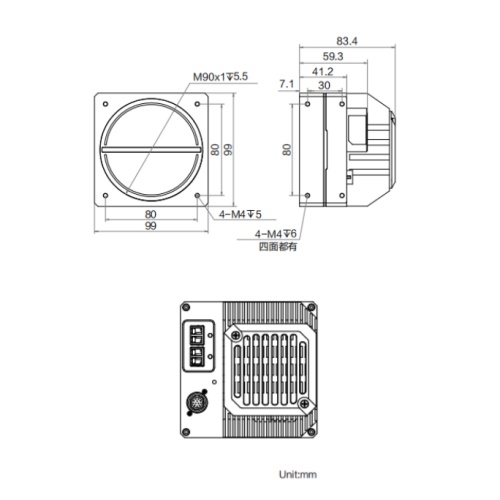

　　MV-CL0166-91F2C 海康机器人16384像素，像元尺寸5μm，行频可达47.3 kHz，XoF光口彩色工业线阵相机 外形尺寸：

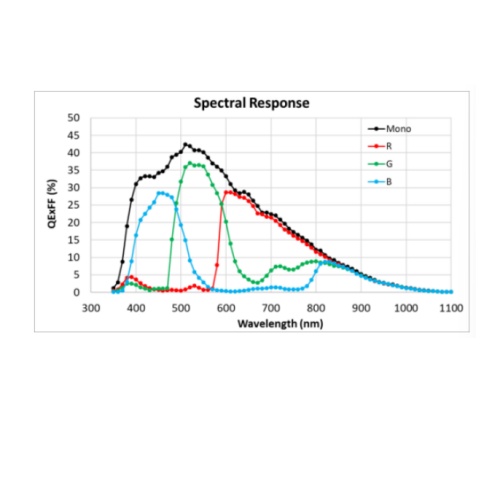

　　MV-CL0166-91F2C 海康机器人16384像素，像元尺寸5μm，行频可达47.3 kHz，XoF光口彩色工业线阵相机 Sensor 响应曲线：

　　订货型号：

　　MV-CL166-91F2C

　　MV-CL0166-91F2C 海康机器人16384像素，像元尺寸5μm，行频可达47.3 kHz，XoF光口彩色工业线阵相机 技术参数：

　　型号

　　参数

　　MV-CL166-91F2C

　　16384像素XoF光口彩色工业线阵相机

　　性能

　　传感器类型 CMOS

　　像元尺寸 5μm

　　分辨率 16384×12

　　成像模式 支持 1-Line，2-，3-，4-

　　zui大行频 47.3kHz（1-Line）、45.3kHz（2-）、30.6kHz（3-）、23.1kHz（4-）

　　传输模式 1Link、2Link

　　动态范围 69.3dB

　　信噪比 41.4dB

　　增益 1.0×

　　曝光时间 3μs~10ms

　　快门模式 支持自动曝光、手动曝光、一键曝光、脉冲宽度控制曝光

　　黑白/彩色 彩色

　　像素格式 RGB8，BGR8

　　Binning 1 × 1，1 × 2，1 × 4，2 × 1，2 × 2，2 × 4，4 × 1，4 × 2，4 × 4

　　镜像 支持水平镜像

　　触发模式 外触发，内触发

　　外触发模式 行触发，帧触发，行+帧触发

　　电气特性

　　数据接口 2LC光纤接口

　　数字 I/O 12-pin P10 接头提供供电和 I/O：4 路可配置输入输出（Line 0/1/3/4），支持单端/差分

　　供电 24VDC

　　典型功耗 22.5W@24VDC

　　结构

　　镜头接口 M90*1，法兰后焦12mm；可通过转接环转接至 F 口镜头

　　外形尺寸 99mm×99mm×83.4mm

　　重量 约 923g

　　IP 防护等级 IP40（正确安装镜头以及线缆的情况下）

　　温度 工作温度-20 ~ 55℃，储藏温度-30 ~ 80℃

　　湿度 5% ~ 90%RH 无冷凝

　　一般规范

　　软件 MVS

　　操作系统 Windows XP/7/10/11 32/64bits

　　协议/标准 XoFLink，GenlCam

　　认证 CE，RoHS，KC
