概述
| 属性 | 描述 |
|---|
| 属性 | 描述 |
|---|---|
| 描述 | 2端口10GE(SFP+)/GE(SFP)物理接口卡(PIC) |
| 单板类别 | 接口卡 |
| 部件编码 | 03033JUD |
| 型号 | CR8D00E2XFC0 |
| 丝印 | 2x10GE-SFP+ |
外观

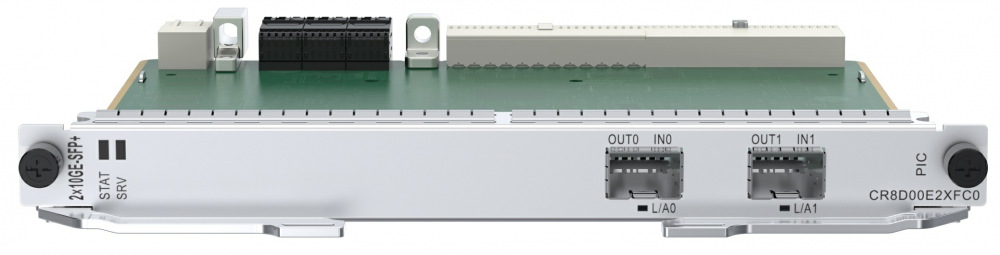

CR8D00E2XFC0外观
配套关系
产品子系列 | 产品型号 | 起始支持版本 | 使用限制 |
|---|
产品子系列 | 产品型号 | 起始支持版本 | 使用限制 |
|---|---|---|---|
| NetEngine 8000 M6 | CR8BM6BKPAC1 | NetEngine 8000 M V800R012C00 | - |
| NetEngine 8000 M6 | CR8BM6BKPDC1 | NetEngine 8000 M V800R012C00 | - |
配套部件编码 | 配套部件型号 | 配套部件描述 | 所属产品子系列 | 产品型号 | 起始支持版本 | 使用限制 | 可插槽位号 |
|---|
配套部件编码 | 配套部件型号 | 配套部件描述 | 所属产品子系列 | 产品型号 | 起始支持版本 | 使用限制 | 可插槽位号 |
|---|---|---|---|---|---|---|---|
| 03033MPH | CR8DCXP160C3 | 控制交叉协议处理板 (CXPA-160-B) | NetEngine 8000 M6 | CR8BM6BKPDC1 | NetEngine 8000 M V800R012C10 | - | 1-6 |
| 03033MPH | CR8DCXP160C3 | 控制交叉协议处理板 (CXPA-160-B) | NetEngine 8000 M6 | CR8BM6BKPAC1 | NetEngine 8000 M V800R012C10 | - | 2,4-6 |
| 03033JUA | CR8DCXP160C1 | 控制交叉协议处理板 (CXPA-160) | NetEngine 8000 M6 | CR8BM6BKPDC1 | NetEngine 8000 M V800R012C00 | - | 1-6 |
| 03033JUA | CR8DCXP160C1 | 控制交叉协议处理板 (CXPA-160) | NetEngine 8000 M6 | CR8BM6BKPAC1 | NetEngine 8000 M V800R012C00 | - | 2,4-6 |
指示灯
| 指示灯丝印 | 指示灯名称 | 指示灯颜色 | 指示灯状态 | 状态描述 |
|---|
| 指示灯丝印 | 指示灯名称 | 指示灯颜色 | 指示灯状态 | 状态描述 |
|---|---|---|---|---|
| STAT | 工作状态指示灯 | 绿色 | 常亮 | 表示单板正常工作。 |
| 红色 | 常亮 | 表示单板硬件故障。 | ||
| 橙色 | 常亮 | 表示单板未加载逻辑。 | ||
| - | 常灭 | 表示单板未上电或未运行。 | ||
| SRV | 业务状态指示灯 | 绿色 | 常亮 | 表示单板无CRC错误类告警。 |
| 橙色 | 常亮 | 表示单板有CRC错误类告警。 | ||
| - | 常灭 | 表示单板未上电或单板未运行。 | ||
| L/A(0～1) | 端口连接状态/数据收发复用状态指示灯 | 绿色 | 常亮 | 表示业务端口与光纤/电缆连接正常。 |
| 绿色 | 闪烁 | 表示业务端口与光纤/电缆连接正常，且端口有数据收发 | ||
| - | 常灭 | 表示业务端口与光纤/电缆连接失败。 |
接口
| 接口名称 | 连接器类型 | 描述 | 可使用的部件 |
|---|
| 接口名称 | 连接器类型 | 描述 | 可使用的部件 |
|---|---|---|---|
| OUT0 IN0～OUT1 IN1 | SFP+ | 10GE光信号输入输出接口 | 1.25/9.953/10.3125Gbps SFP+ 光模块 1.25Gbps eSFP BIDI 光模块 1.25Gbps eSFP CWDM 光模块 1.25Gbps eSFP 光模块 1.25Gbps SFP BIDI 光模块 10Gbps SFP+ BIDI 光模块 10Gbps SFP+ CWDM 光模块 10Gbps SFP+ 光模块 125M~2.67Gbps eSFP DWDM 光模块 1Gbps 电模块 155Mbps eSFP 光模块 155Mbps eSFP BIDI 光模块 |
| 属性 | 描述 |
|---|
| 属性 | 描述 |
|---|---|
| 工作模式 | 全双工 |
| 符合标准 | IEEE 802.3 |
| 支持帧格式 | Ethernet_II、Ethernet_SAP、Ethernet_SNAP |
功能和特性
| 功能和特性 | 描述 |
|---|
| 功能和特性 | 描述 |
|---|---|
| 基本功能 | 支持2个10GE/GE端口光信号的收发。 |
| 可靠性和可用性 | 支持热插拔 |
| 限制和说明 | N/A |
| 是否支持散列 | 否 |
| 是否支持端口速率自适应 | 支持GE/10GE自适应。 |
| 链路协议 | N/A |
技术指标
| 项目 | 描述 |
|---|
| 项目 | 描述 |
|---|---|
| 尺寸（宽 x 深 x 高，不含包材） [mm] | 193.8 mm x 209.3 mm x 19.8 mm |
| 重量（不含包材） [kg] | 0.7 kg |
| 典型功耗 [W] | 22.23 W |
| 典型散热值 [BTU/hour] | 72.12 BTU/hour |
| 长期工作环境温度 [°C] | -40°C～65°C |
品牌：华为
型号：CR8D00E2XFC0
类型：路由器接口卡
货源类别：现货
产品尺寸：193.8 mm x 209.3 mm x 19.8 mm
产品重量：0.7kg
最快出货时间：1-3天
是否支持一件代发：支持
发票：提供发票
售后服务：全国联保
包装清单：原厂清单
